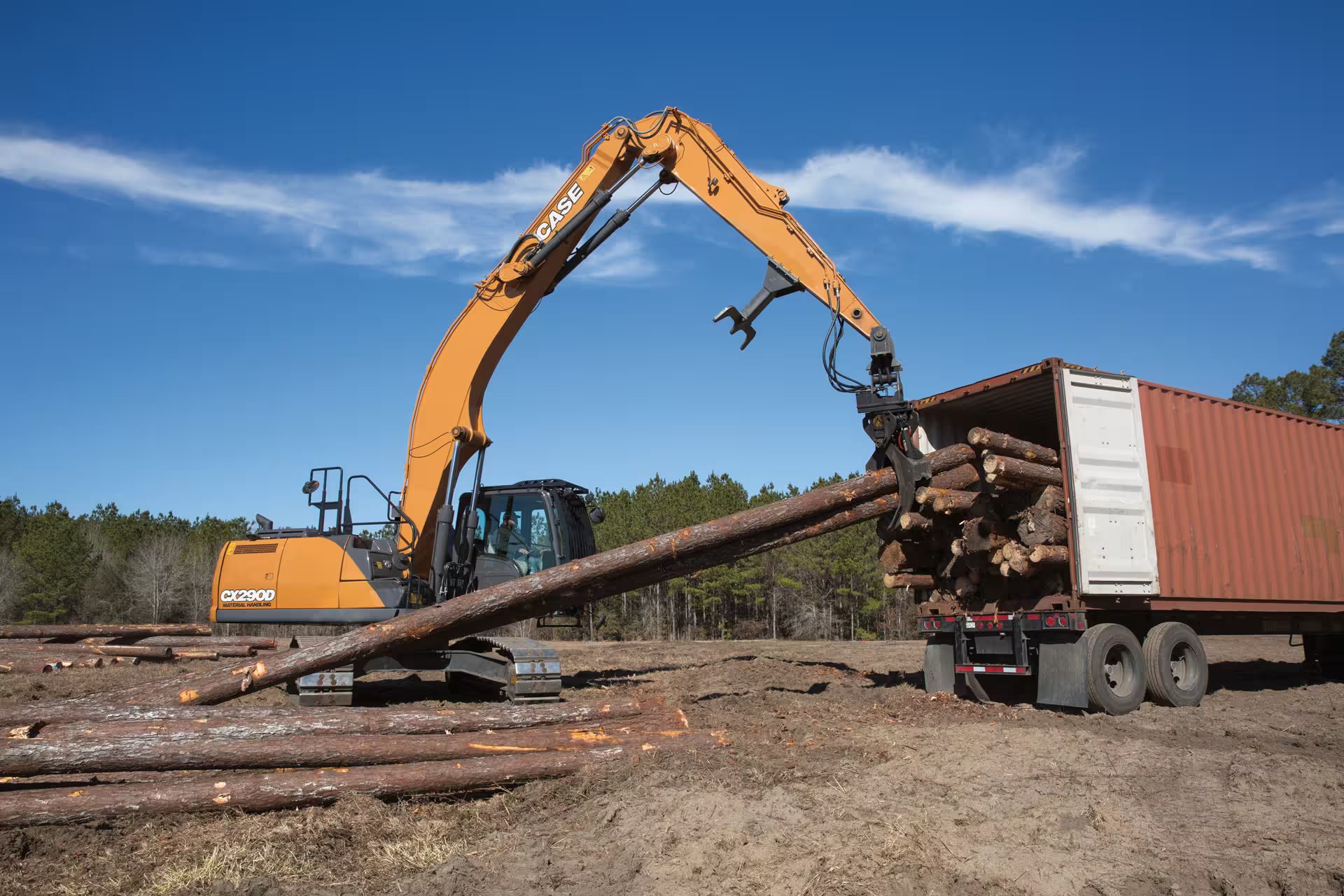

EXCAVATRICE DE MANUTENTION CX290D
CASE Construction
Les pelles Handler et Scrap Loader sont équipées d’un moteur de 177 ch Tier 4 Final, d’une cabine à réglable en hauteur hydraulique, d’un balancier et d’une flèche plus longs avec des circuits hydrauliques améliorés pour une performance supérieure de l’outil et d’un dispositif contre les interférences qui empêche automatiquement la flèche et le balancier d’entrer en contact avec la structure de la machine durant le travail. La CX290D est aussi munie de protections supplémentaires sur la cabine et le châssis porteur qui protègent l’opérateur et la machine durant les opérations de manutention des déchets et de la ferraille.
Productivité

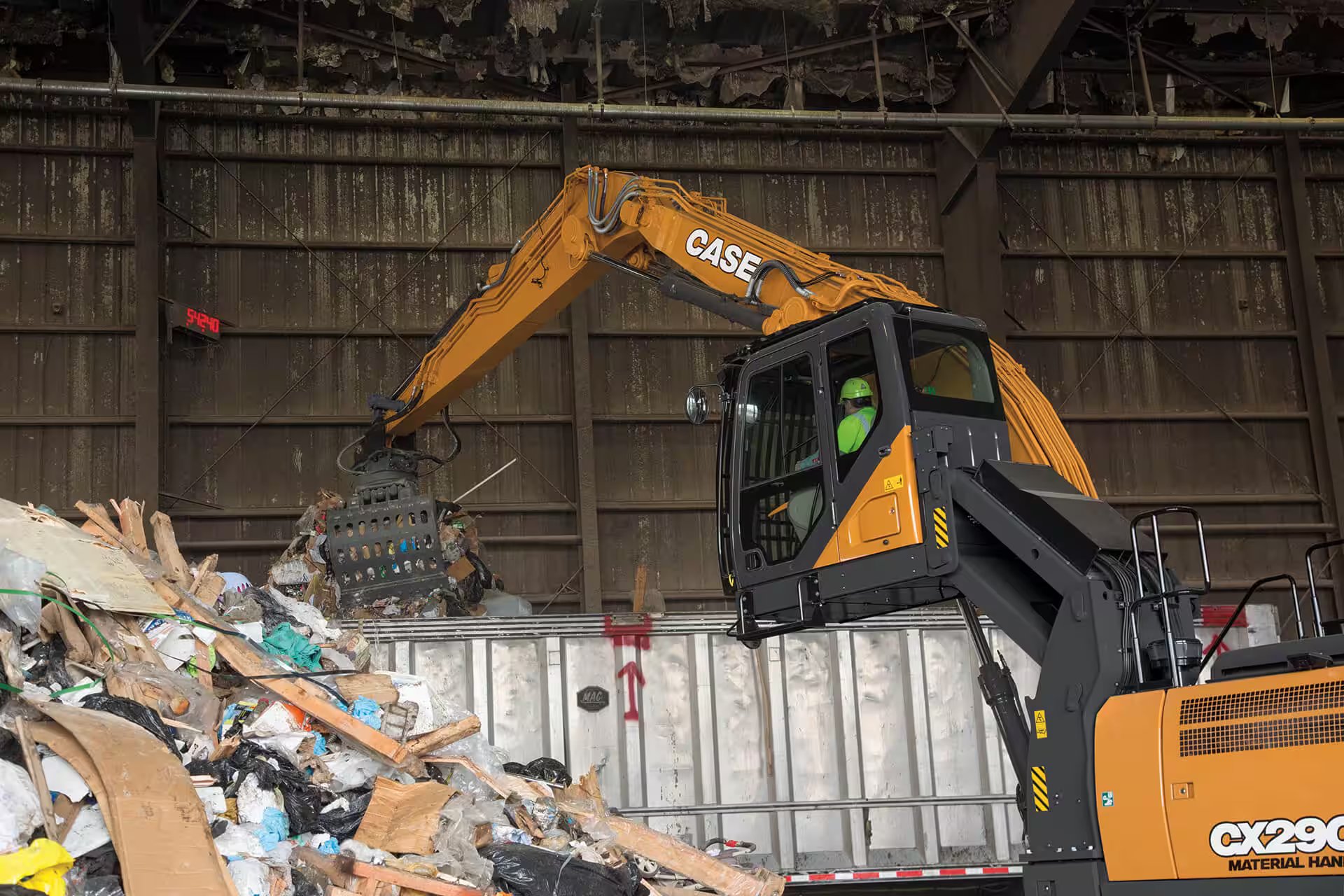

Durée de cycle réduite grâce au système hydraulique intelligent CASE, qui offre un chemin de débit hydraulique plus rapide et plus efficace.La CX290D Material Handler utilise une flèche incurvée et renforcée, qui offre à l’opérateur un meilleur angle de portée pendant le chargement de semi-remorques chargés de matériels. Le bras rectiligne de 16 pi5 po est doté d’un vérin d’inclinaison du godet qui permet d’obtenir un fonctionnement plus précis des outils. Les conduites auxiliaires du bras permettent de raccorder des outils tels que le grappin rotatif ou un large éventail d’autres outils.La CX290D Scrap Loader utilise une flèche droite et un balancier en col de cygne, qui sont parfaits pour une manipulation simple et un chargement des rebuts et déchets.
Économie De Carburant
Les pelles Material Handler et Scrap Loader sont équipées d’un système de réduction catalytique sélective (SCR) et d’un catalyseur d’oxydation diesel (DOC), qui permettent d’être conformes aux normes sur les émissions Tier 4 Final et de contribuer à optimiser la durée de fonctionnement et les performances de la machine. Elle élimine le remplacement de filtres à particule diesel coûteux et la régénération de filtre à particules diesel.Les modèles CX290D offrent également 3 modes d’alimentation pour répondre aux besoins de différentes applications et maximiser les économies de carburant :
- Automatique (A) : Le meilleur rapport entre la productivité et l’économie de carburant
- Usage intensif (HD) : Pour les charges de travail élevées
- Priorité de vitesse (SP) : Vitesse et puissance supplémentaires pour les tâches les plus difficiles qui exigent une productivité maximale
Confort/Visibilité

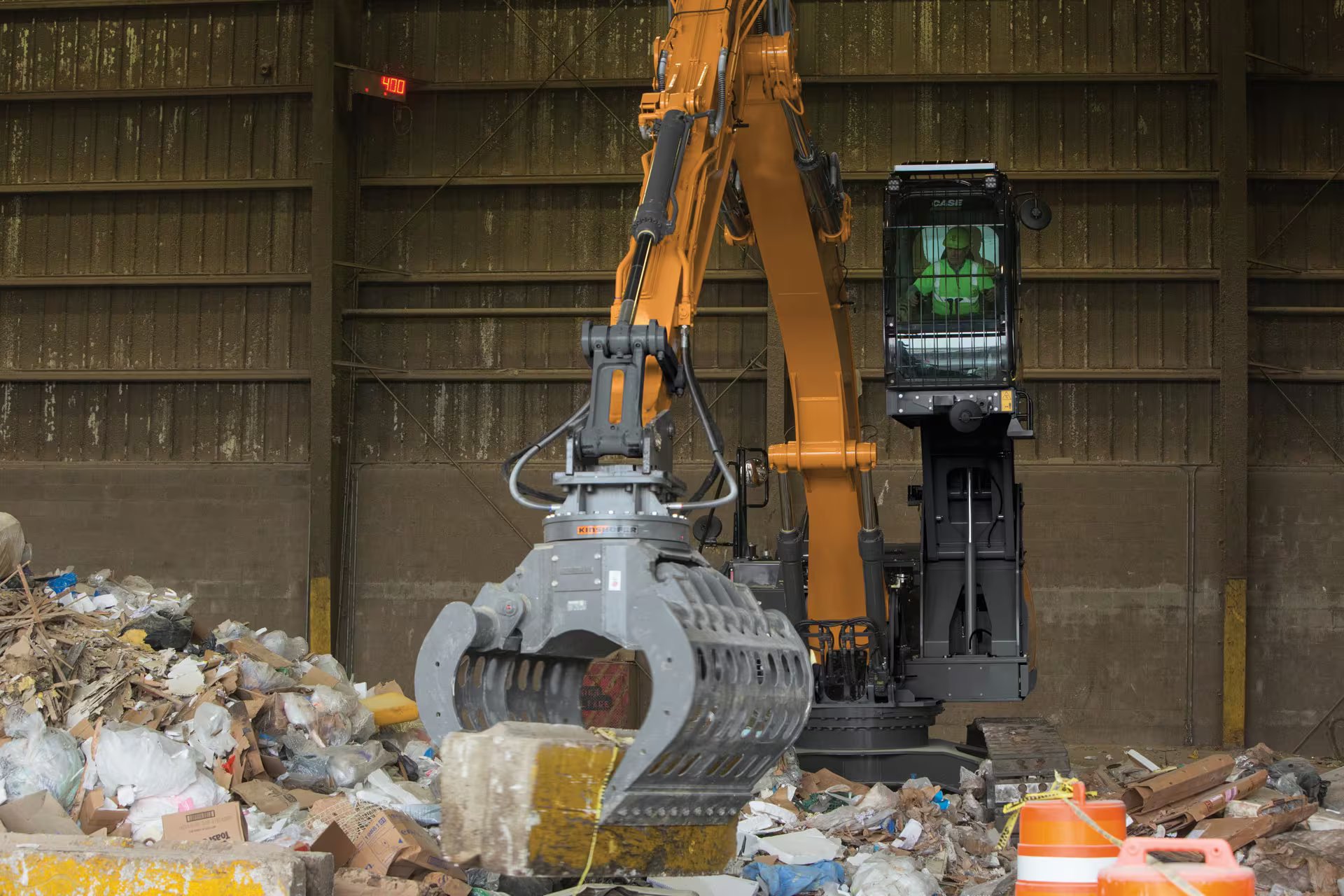

Non seulement les modèles CX290D sont dotés de la cabine la plus spacieuse de leur catégorie, ces machines offrent également une excellente visibilité grâce à une élévation de la cabine à une hauteur de 2,5 m (7,5 pi) à partir de sa position de rangement. L’opérateur moyen obtient alors une visibilité d’un peu plus de 5,0 m (16 pi), ce qui lui permet de déplacer les matériaux plus rapidement et de façon plus sécurisée. La radio Bluetooth de série offre aux opérateurs la fonction mains libres pour une expérience améliorée. La caméra de recul et la caméra latérale de série sont reliées à un moniteur panoramique de 7 pouces qui offre à l’opérateur l’accès aux paramètres de performance en temps réel tels que la consommation de carburant, le nombre d’heures de fonctionnement et les renseignements sur la machine. Le moniteur de visualisation maximale de CASE offre une visibilité à 270°, offrant ainsi à l’opérateur une visibilité complète de la zone autour de la machine.
Entretien
CASE comprend l’importance de la durée de fonctionnement et de l’utilisation de la machine. Une partie de l’ADN de CASE consiste à fournir à l’opérateur et aux techniciens de service un accès facile pour qu’ils puissent effectuer leurs visites quotidiennes et leurs inspections d’entretien périodiques. Les excavatrices de la série D ne font pas exception à cette règle. Les regards d’huile hydraulique et le regard de jauge de niveau de DEF, les points d’entretien regroupés et les panneaux latéraux à verrouillage d’ouverture automatique facilitent l’entretien courant. D’une part, les orifices d’échantillonnage d’huile de série permettent aux techniciens de service de prélever facilement des échantillons et de vérifier la qualité de l’huile hydraulique et de l’huile moteur. Les réservoirs de DEF de grandes dimensions offrent une fréquence de remplissage de 4 à 5 fois pour un plein de carburant. Des mains courantes supplémentaires permettent aux opérateurs et aux techniciens de service d’accéder plus facilement et de façon plus sécurisée à tous les coins de la machine pour terminer leurs visites quotidiennes et leurs vérifications d’entretien et remettre la machine en marche.
PRODUIT STANDARD
MOTEUR
- Isuzu AQ-4HK1X
- Certifié Tier 4 Final
- Réduction catalytique sélective – SCR
- Catalyseur d’oxydation diesel – DOC
- Recirculation des gaz d’échappement avec refroidissement – CEGR
- Refroidisseurs du système de recirculation des gaz d’échappement
- Diesel suralimenté à quatre cylindres
- Turbocompresseur à géométrie variable (VGT)
- Injection électronique de carburant
- Système de rail commun haute pression
- Démarrage de sécurité au point mort
- Réchauffement du moteur
- Préchauffage de la bougie de préchauffage
- Système d’aide à l’économie de carburant – FEA
- Dispositif de protection du moteur – EPF
- Filtration de carburant à deux étages
- Filtre à air à deux éléments
- Filtre à huile à distance
- Purge pour réservoir de carburant
- Vidange à distance de l’huile moteur
- Intervalle de changement d’huile moteur de 500 heures
- Circuit de 24 V
- Orifice d’échantillonnage d’huile moteur
- Commande de déconnexion des batteries
- Arrêt d’urgence du moteur
- Jauges externes de carburant et de DEF
- Carter du ventilateur
- Refroidisseur de carburant
- Indicateur de colmatage du filtre à carburant
- Robinet de carburant
- Démarrage du régime de ralenti
- Radiateur, refroidisseur d’air, – refroidisseur intermédiaire – écran de protection
SYSTÈMES D’ÉCONOMIE DE CARBURANT
- Système d’économie de carburant / ralenti moteur:
- Auto-ralenti
- Ralenti d’une touche
- Arrêt automatique au ralenti
- BEC – Contrôle de l’économie de la flèche
- AEC – Contrôle automatique de l’économie
- SWC – Contrôle de relève
- SSC – Commande de course de bobine
STRUCTURE SUPÉRIEURE
- Rétroviseurs ISO – 3
- Phare de travail surélevé – 70 watts
- Blindage inférieur de protection contre le basculement
- Couvercle central – au-dessus de la soupape de commande principale
- Blindage inférieur du réservoir à carburant
- Main courante – accès de droite
- Barrières ISO
- Anneaux de levage pour le contrepoids
- Bouchon verrouillable du réservoir de carburant, trappes d’accès et boîte à outils
OUTILS
- Flèche – 7,0 m (23 ft 4 in.)
- Bras – 5,0 m (15 ft 6 in.)
- Phare de travail sur la flèche – 70 watts
- Supports de tuyau auxiliaires
- Graisseurs centralisés
- Soupape de surpression d’outil
- Régénération de la flèche et du bras
- Broches chromées
- Coussinets de système d’entretien facile (EMS)
- Dispositifs de retenue de la goupille de maintien en forme de goutte
CIRCUIT HYDRAULIQUE
- Augmentation de puissance automatique
- Priorité d’auto-balancement
- Assistance relative à la vitesse du bras – débit de 2 pompes
- Contrôle du débit auxiliaire
- Soupape auxiliaire
- Assistance relative à la vitesse de la flèche – débit de 2 pompes
- Leviers de commande précâblés pour les circuits hydrauliques auxiliaires
- Pompes hydrauliques à commande électronique
- Valve de maintien – flèche et bras
- Indicateur de colmatage du filtre hydraulique
- Retour de la pompe au débit minimum
- Refroidisseur d’huile
- Réduction du choc au niveau du bras ou de la flèche
- Dispositif contre les interférences
- Dispositif d’abaissement d’urgence de la cabine
- Économie de puissance
- Pression de réserve de la pompe
- Vitesse de déplacement automatique
- Modes de travail sélectionnables
- Rotation libre
- Orifice d’échantillonnage d’huile hydraulique
- Sélecteur de schéma de commande
- Paramètres de pompe auxiliaires préréglés
- Soupape auxiliaire
- Intervalle de vidange de l’huile hydraulique de 5 000 heures
- Intervalle de vidange de filtre hydraulique de 1 000 heures
- Frein SAHR
TRAIN DE ROULEMENT
- Châssis porteur long
- Patins en acier de 600 mm (23 po)
- Roulement de plate-forme tournante à chevauchement complet
- Guides de chenilles uniques
- Réglage des chenilles hydrauliques
- Maillon de chaîne étanche
- Marchepied
- Blindage inférieur de carrosserie – protection contre le basculement
- Carrosserie à schéma X
- Points d’arrimage – arrimages
- Kit filtre supplémentaire:
- Filtre à huile moteur
- Clé à sangle
- Filtres à carburant
- Pistolet à graisse
- Bouchon de vidange d’huile vert pour vidange d’huile moteur
- Filtre de retour hydraulique
- Filtre hydraulique du circuit pilote
ENVIRONNEMENT DE L’OPÉRATEUR
- Protection de la structure ROPS
- Protection FOPS dans le haut de la cabine – niveau 1
- Cabine pressurisée
- Évent supérieur
- Éclairage de la cabine – 2
- Plafonnier interne
- Vitre avant avec verrouillage à sélection manuelle
- Fenêtre d’une seule pièce – côté droit
- Fenêtres en verre de sécurité
- Activation du circuit hydraulique de neutralisation des commandes
- Issues de secours et marteau brise-vitre
- Vitre de toit transparente en polycarbonate) avec pare-soleil
- Climatisation/chauffage/dégivrage avec conditionnement d’air automatique
- Moniteur couleur à DEL – 180 mm (7 po)
- 26 langues disponibles pour le monitor
- Système de diagnostic intégré
- 10 réglages d’outils programmables du moniteur – 5 débits simples, 5 débits bidirectionnels
- Ceinture de sécurité – 76 mm (3 po)
- Sièges chauffants en tissus à dossier haut avec suspension pneumatique et réglage de l’inclinaison à 65°
- Siège coulissant – 90 mm (3,54 po)
- Accoudoirs réglables
- Consoles d’inclinaison – 4 positions
- Cabine glissante – 80 mm (3,15 in.)
- Manettes de commande à effort réduit
- Contrôles pré-câblés pour auxiliaire
- Déplacement à l’aide d’une seule pédale
- Déplacement droit
- Radio AM/FM avec antenne, 2 haut-parleurs et connexion Bluetooth
- Port d’entrée auxiliaire pour système électronique personnel
- Commande de mise en sourdine de la radio – manette
- Caméra de visualisation arrière
- Système antivol – système de code de démarrage
- Tapis de sol en caoutchouc
- Prise électrique de 12 V
- Allume-cigares de 24 V
- Essuie-glace et lave-glace
- Porte-gobelet
- Compartiments de rangement
- Compartiment de rangement chaud/froid
- Alarme de déplacement avec contacteur d’annulation
- Clés de contact
- Démarrage et verrouillage à une clé
- Filtre de la cabine – externe
- Mains courantes de la cabine
- Manuel de l’opérateur
TÉLÉMATIQUE
- Télématique CASE SiteWatch™ – comprend le matériel et un abonnement de 3 ans aux données avancées
OPTIONS
MOTEUR
- Préfiltre à air – cyclone
- Ventilateur réversible
CIRCUIT HYDRAULIQUE
- Circuit hydraulique auxiliaire:
- Simple effet/activé par manette
- Double effet/activé par manette – molette
- Multifonction avec commande de pression électronique/activée par manette au moyen des commandes proportionnelles électroniques
- Débit bas secondaire/activé par manette
- Commandes hydrauliques proportionnelles
- Clapet anti-retour en cas de rupture de conduite – HBCV
STRUCTURE SUPÉRIEURE
- Protection du pare-chocs en caoutchouc – commandez aux services des pièces de rechange
TRAIN DE ROULEMENT
- Patins en acier de 600 mm (23,6 po) à semi-crampons triples
- Patins en acier de 700 mm (27,6 po) à semi-crampons triples
- Patins en acier de 800 mm (31,5 po)
- Guides de chenille – triple
ENVIRONNEMENT DE L’OPÉRATEUR
- Protection FOPS dans le haut de la cabine – niveau 2
- Protection de la grille avant – maille d’écran de 50,8 x 50,8 mm (2 x 2 in.)
- Garde-roche avant – barres verticales
- Deux pièces / OPG 1
- Garde-roche avant – barres verticales
- Monopièce / OPG 2
- Protection contre le vandalisme (fenêtre avant) avec verrous communs
- Déflecteur de pluie – n’est pas disponible avec les protections avant
- Pare-soleil
- Caméra à visualisation latérale
- Ensembles à DEL :
- Comprend 1 caméra latérale et 6 lampes à DEL – 2 montées sur la cabine à l’avant, 2 montées à l’arrière et 1 montée sur chaque côté
GARANTIE
Couverture des garanties de base et supplémentaire
CASE ProCare applicable sur certaines nouvelles commandes de machines lourdes.
Consultez votre concessionnaire CASE pour connaître la disponibilité et le calendrier des modèles.
